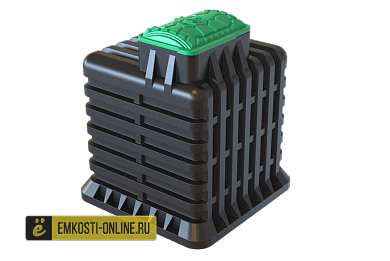

Бесшовный корпус погреба Тортила

Бесшовный корпус погреба Тортила

Технический паспорт на погреб ТОРТИЛА

Назначение

Пластиковый Погреб «Тортила» предназначен для подземного хранения пищевых и не пищевых продуктов. Погреб «Тортила» изготовлен из первичного пищевого полиэтилена методом ротационного формования и является цельным бесшовным изделием. Предназначен для подземной установки в любой тип грунта.

2.Технические данные погреба Тортила

Длина/Ширина (с юбкой), мм 1940

Длина/Ширина (без юбки), мм 1740

Высота (с горловиной), мм 2140

Высота (без горловины), мм 1840

Вес пустого корпуса, кг 270

Вес корпуса с обвязкой из дерева, кг 550

Рисунок 1. Схема погреба «Тортила»

Рисунок 2. Схема крышки погреба «Тортила»

3. Устройство и принцип работы

Полимерный бесшовный погреб «Тортила» представлет из себя 100% герметичную емкость с люком для спуска и обслуживания.

4. Установка и монтаж (рекомендуется воспользоваться услугами специализированной монтажной бригады).

4.1. Подготовка котлована

Копку котлована под погреб рекомендуется производить вручную.
Размеры котлована по 4 сторонам должны превышать размеры погреба на 700 мм. (рис. 3). На дне траншеи делается выравнивающая подсыпка песком (не менее 200 мм) и тщательно утрамбовывается.
ВНИМАНИЕ! При высоком уровне грунтовых вод под местом установки погреба необходимо сделать дренаж (рис. 4).




ВНИМАНИЕ! При высоком уровне грунтовых вод погреб устанавливается на подготовленное
бетонное основание. Крепление погреба к основанию производится полимерными стропами через анкерные болты или металлические проушины.

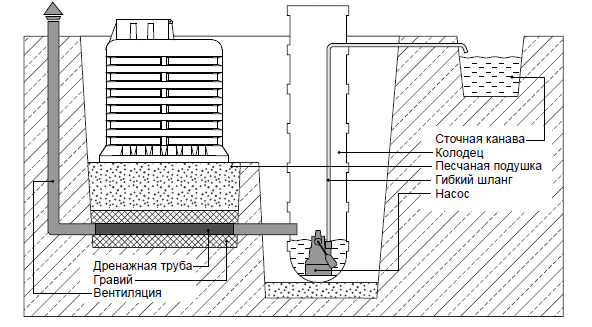

Рисунок 4. Схема дренажа

ВНИМАНИЕ! Если в котловане присутствует вода (высокий УГВ) погреб опускается с подготовленной бетонной плитой, специальной техникой.

Рисунок 5. Устройство песчаной подушки


Снижение нагрузки на дно погреба возможно только за счет максимально плотного прилегания дна погреба к песчаной подушке.

4.2.1 Установка бетонной армированной плиты

После подготовки дренажа и выравнивания дна песком (с утрамбовкой) необходимо подготовить бетонное основание (при высоком УГВ) (рис.6). Толщина бетонного основания должна быть не менее 200 мм с армированием данной конструкции.

Рисунок 6. Установка бетонного основания

ВНИМАНИЕ! Обязательно на бетонное основание делается песчаная подушка с мелкой фракцией на высоту превышающую основание на 100-150 мм и тщательно утрамбовывается.

4.3. Установка погреба

На подготовленное основание вручную, при помощи полимерных строп или с применением специальной техники опускается и устанавливается погреб.

Рисунок 7. Установка погреба

Рекомендуем при высоком УГВ производить обратную засыпку пескоцементную засыпку (в пропорции 5:1) послойно с обязательной утрамбовкой и проливкой каждого последующего слоя. Толщина слоя 300мм.

Рисунок 8. Послойная засыпка погреба

6. Техническое обслуживание

Специального технического обслуживания самого изделия не требуется.

7. Упаковка

Погреб «Тортила» пластиковый не требует специальной упаковки.
Погреб «Тортила» упаковывается по требованию заказчика.

8. Транспортирование и хранение

Погреб «Тортила» транспортируется любым видом транспорта при соблюдении правил перевозки для данного вида транспорта.
Погреб «Тортила» допускается хранить в естественных условиях на открытом воздухе под навесом. Так же хранят на складе или в других условиях, исключающих возможность его механического повреждения, на расстоянии не менее 1 м. от отопительных и нагревательных приборов.
При перевозке погреб нужно закреплять.
Погреб нельзя ронять.
Перед установкой проверьте, нет ли повреждений на погребе, полученных при транспортировке.

10. Требования по безопасности

В случае повреждения погреба или при наличии течи, следует немедленно прекратить его эксплуатацию.
Перед началом эксплуатации рекомендуется проверить герметичность всех соединений.

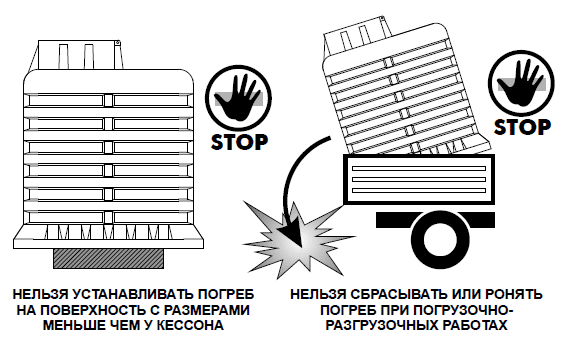

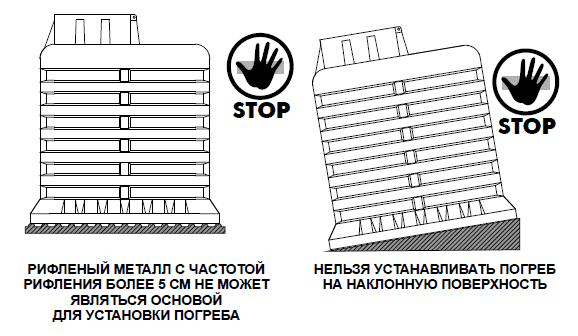

ПРИ МОНТАЖЕ И ЭКСПЛУАТАЦИИ НЕ ДОПУСКАЙТЕ СЛЕДУЮЩИХ ОШИБОК:

11. Условия гарантии.

Товаром является пластиковый погреб «Тортила». Гарантия предусматривает бесплатный ремонт или замену изделия при наличии дефектов, возникших по вине производителя. Гарантийный
случай определяется специалистом компании производителя и/или представителем торгующей организации. Для определения гарантийного случая специалисты компании производителя и/или представитель торгующей организации в присутствии Покупателя или его представителя производит экспертизу полученных повреждений и определяет причину. По результатам
п р о в ед е н н о й э к с п е рт и з ы с о с т а вл я ет с я а к т, п од п и с ы в а е м ы й представителями сторон. Экспертиза изделия в случаях не подтверждения заявленных претензий и отсутствия дефектов, возникших по вине производителя, является платной услугой и оплачивается Владельцем
изделия.

Гарантия на изделие не распространяется:

- в случае повреждений, полученных в процессе проведения работ по установке и подключению;
- в случае повреждений, полученных в процессе эксплуатации, не соответствующей необходимым требованиям, указанным в руководстве по эксплуатации и другой технической документации, полученной при покупке. Действие гарантии прекращается в случае ремонта или попыток
ремонта изделия лицами (организациями) без согласования с производителем.
