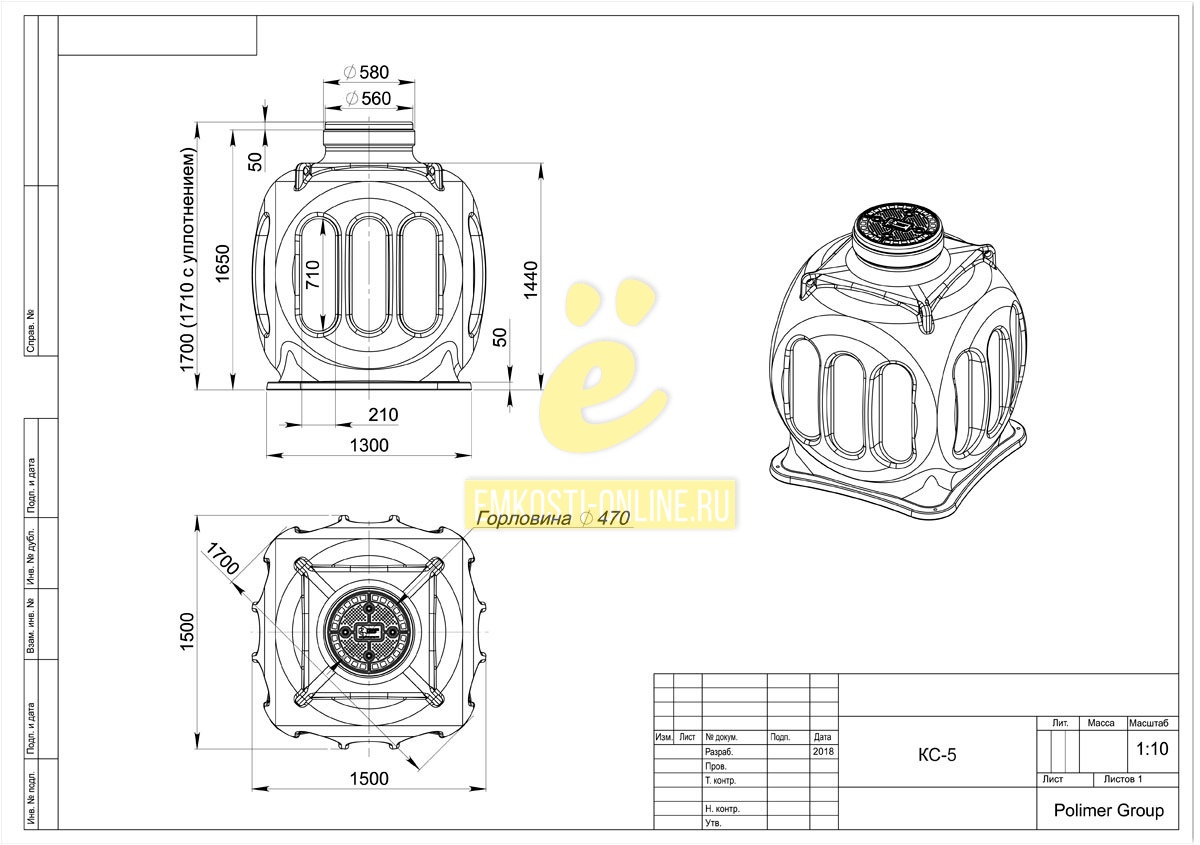

Колодец КС-5 с каркасом

Кабельный колодец КС-5 с каркасом от производителя: Надежное решение для ваших коммуникаций

Описание товара: Правила монтажа изделий для колодцев серий КОД, КС и КН

Данный документ содержит подробные инструкции по монтажу колодцев серий КОД, КС и КН, а также описание комплектующих и опций для обеспечения надежной и долговечной эксплуатации.

Общие правила монтажа колодцев КОД, КС и КН:

1. Подготовка котлована:

   • Колодцы устанавливаются в предварительно подготовленные котлованы.
   • При попадании воды в котлован, рекомендуется ее откачать или отвести.
   • Перед установкой колодца, дно котлована необходимо отсыпать и утрамбовать песком слоем от 50 до 100 мм.

2. Монтаж вводов для труб:

   • В процессе установки колодца в его корпусе прорезаются отверстия для ввода защитных полиэтиленовых труб (гладкостенных или гофрированных).
   • Герметизация вводов осуществляется с помощью адаптера герметичного ввода соответствующего диаметра. Размер отверстия должен соответствовать диаметру используемой фрезы.
   • После подготовки отверстий, адаптер герметичного ввода устанавливается в тело колодца.
   • Защитные трубы заводятся в колодец через адаптер на глубину 10-20 см.

3. Обратная засыпка:

   • После монтажа вводов, промежуток между боковыми стенками котлована и колодцем КОД, КС и КН засыпается песком с последующим уплотнением.
   • Окончательная засыпка траншеи рекомендуется производить ранее вынутым местным грунтом с послойной утрамбовкой грунта с коэффициентом уплотнения 0,98.

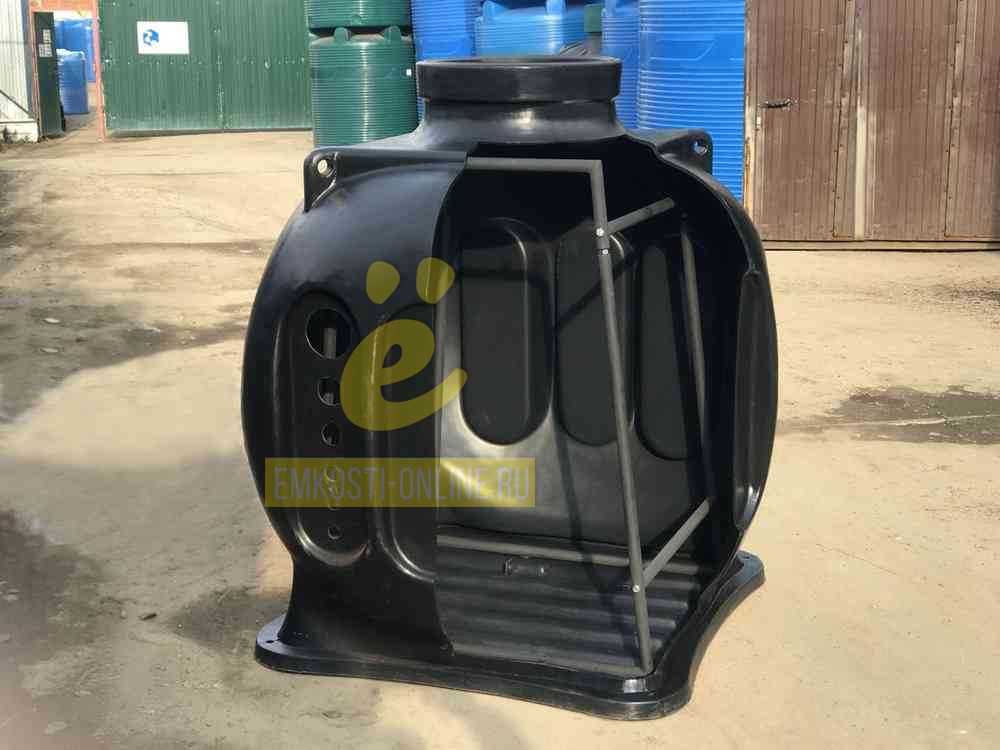

Каркас колодца КС-5М: Дополнительная жесткость и организация пространства

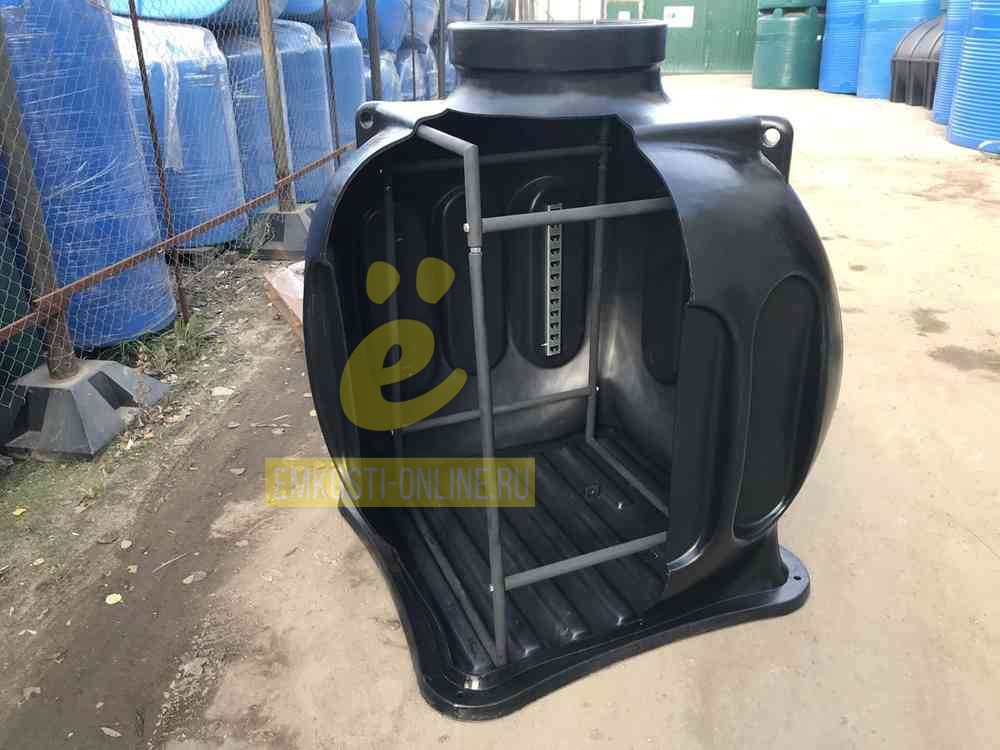

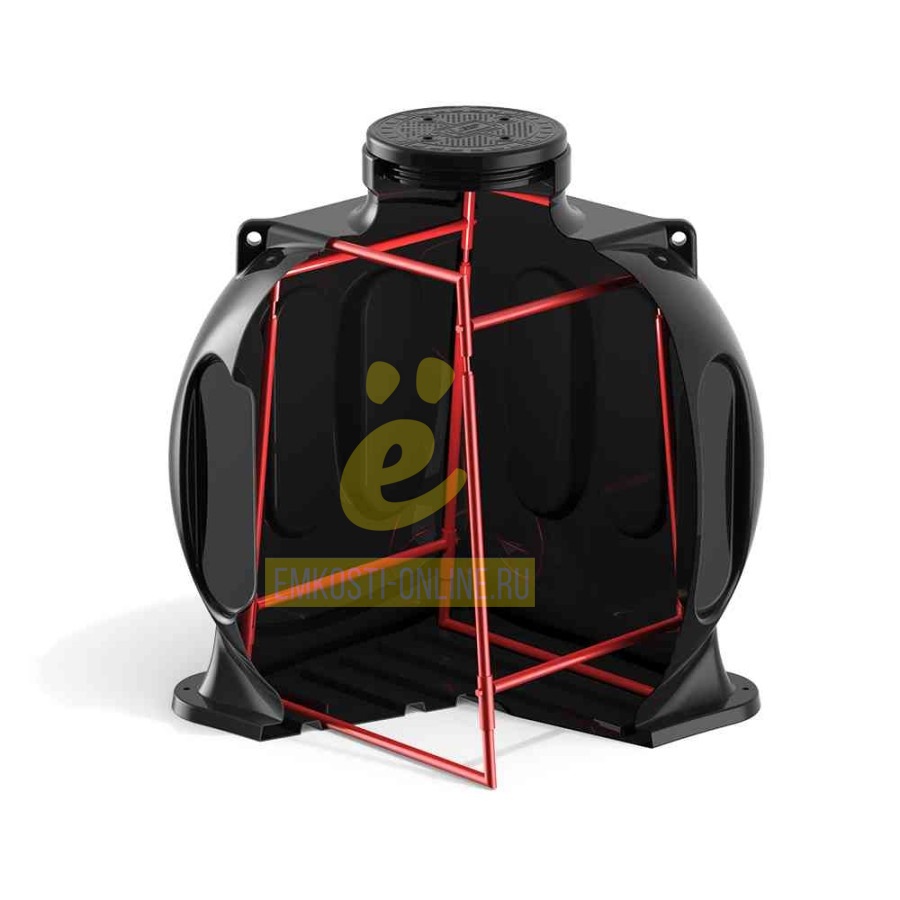

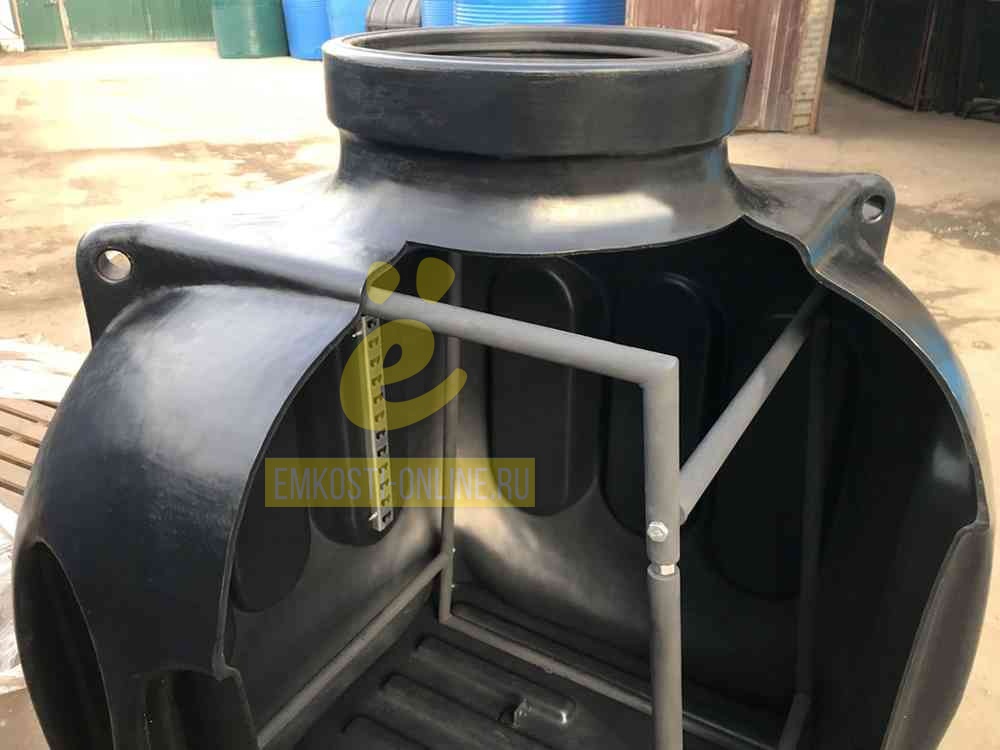

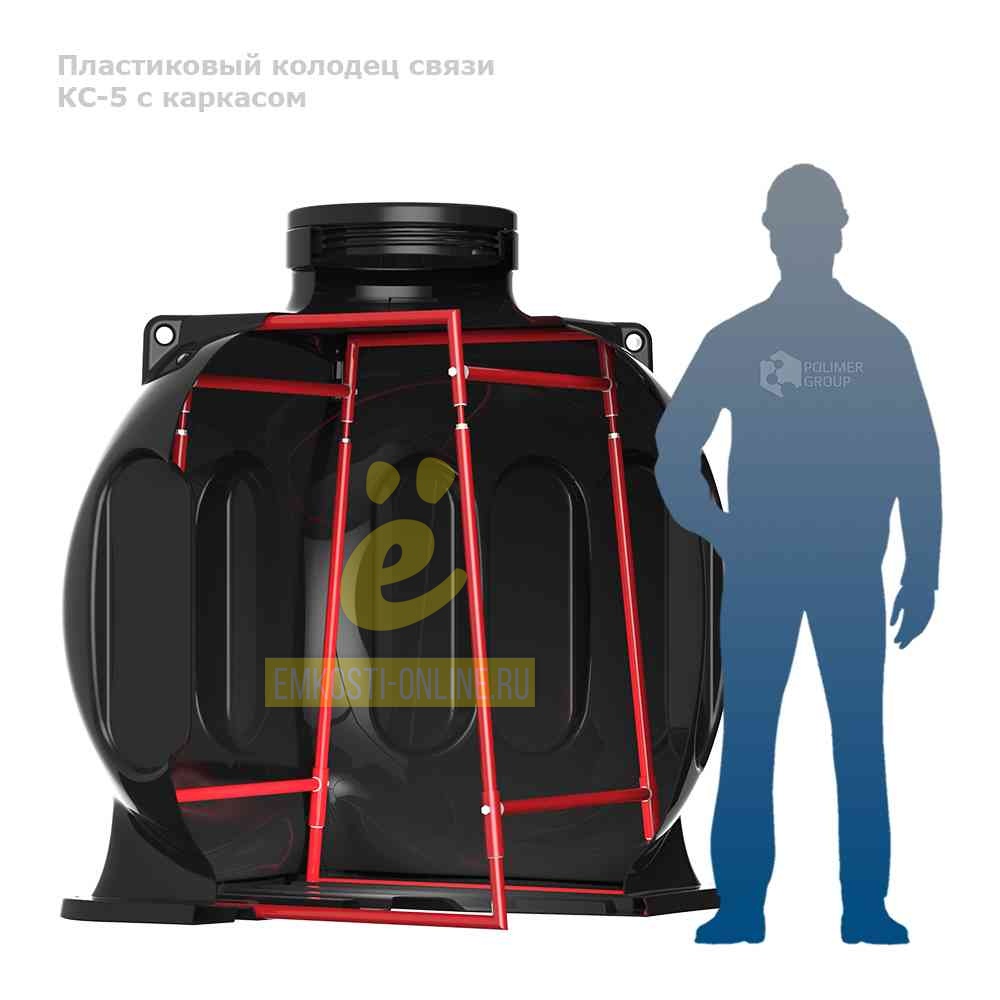

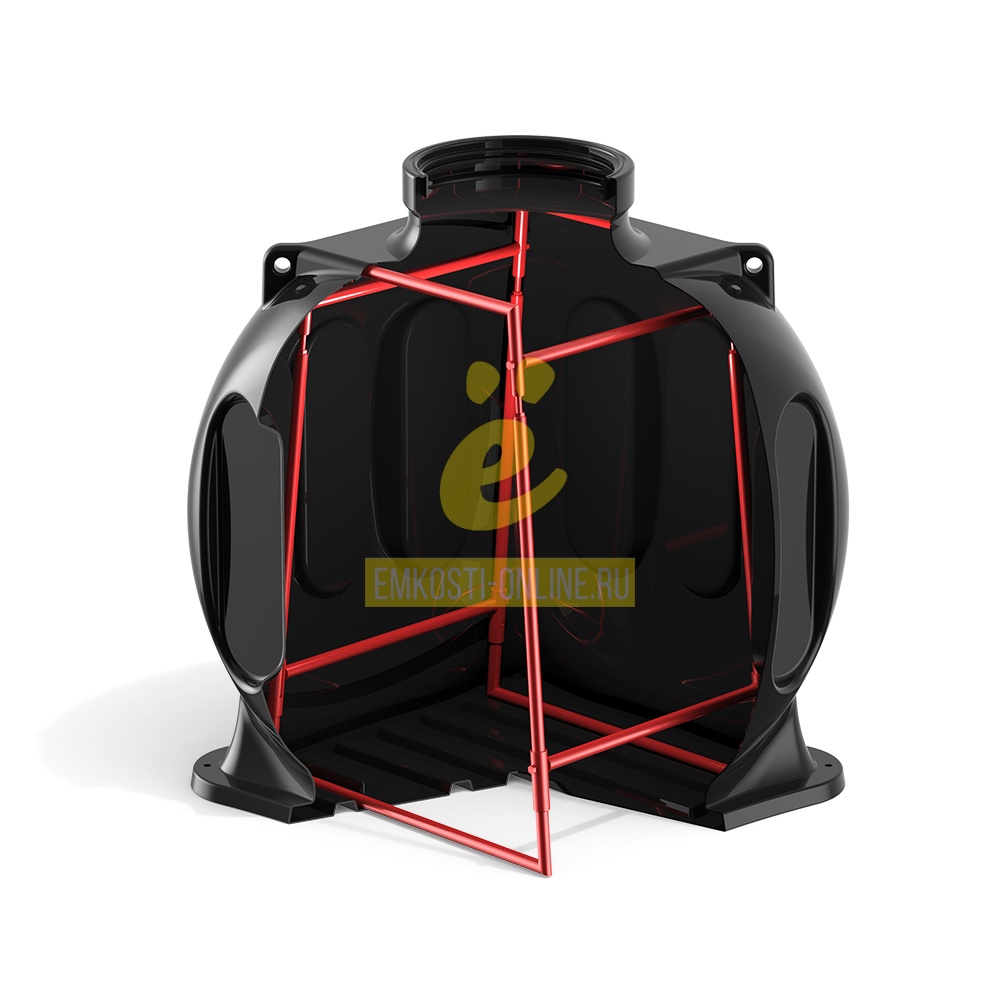

Каркас колодца КС-5М предназначен для строительства телефонной и кабельной канализации, обеспечивая дополнительную жесткость конструкции колодца. Каркас применим для всех модификаций колодца серии КС-5М и предусматривает установку кабельных стоек.

Особенности каркаса:

• Усиление конструкции: Металлический сборный каркас обеспечивает повышенную прочность и долговечность колодца.
• Организация кабельного пространства: Конструкция каркаса позволяет эффективно размещать кабельные стойки.
• Совместимость: Каркас подходит для всех модификаций колодца серии КС-5М.
• Крепеж в комплекте: Комплектация каркаса предусматривает крепеж для установки до 4-х кабельных стоек.

Совместимые кабельные стойки (приобретаются отдельно):

• Стойка кабельная L600
• Стойка кабельная L800
• Стойка кабельная L1000

Важно: Горловина колодца не входит в комплект поставки и приобретается отдельно.

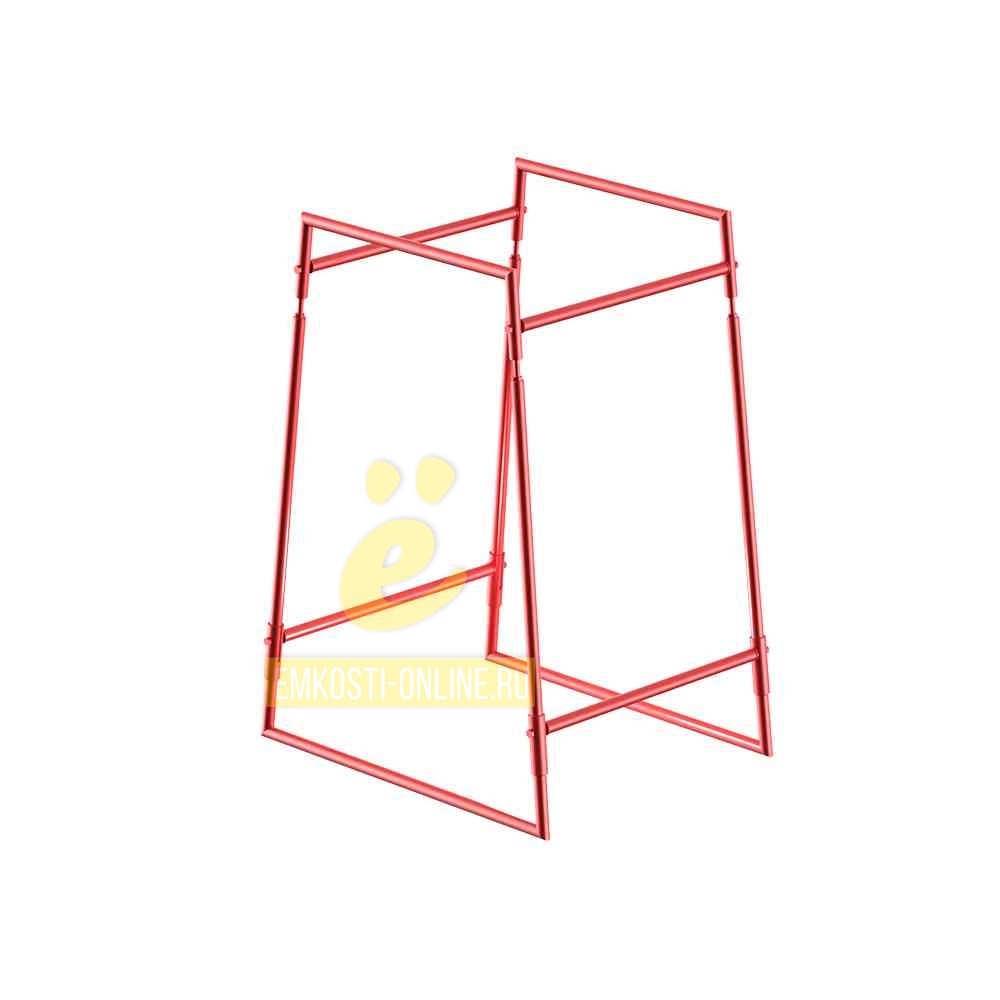

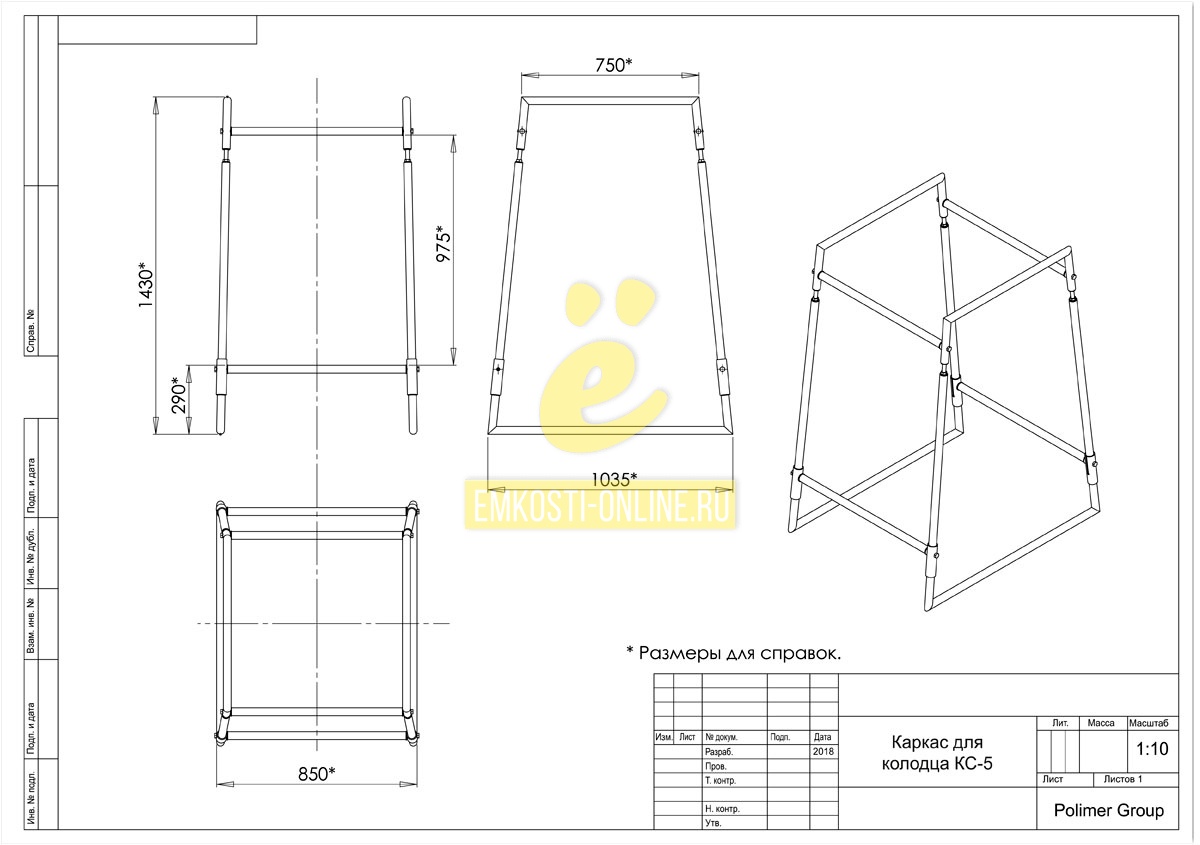

Комплектация:

1. Опора нижняя - 2 шт
2. Опора верхняя - 2 шт
3. Регулируемая верхняя опора - 2 шт
4. Стойка 800мм с перемычками - 4 шт
5. Перекладина 910мм - 4 шт
6. Болт M12x55 ГОСТ 15589-70 - 8 шт
7. Шайба A.12 ГОСТ 11371-78 - 8 шт
8. Скоба U-образная с прижимной планкой

Опциональная комплектация (приобретается дополнительно):

1. Полка кабельная - 6 шт
2. Кабельная стойка L1000 - 1 шт
3. Кабельная стойка L800 - 1 шт
4. Кабельная стойка L1200 - 1 шт
