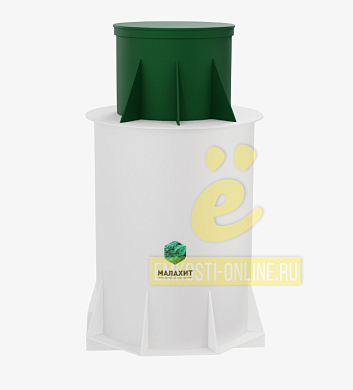

Кессон Малахит КМ 1

 Кессон МАЛАХИТ

«Малахит КМ 1» — надёжный пластиковый кессон по цене производителя

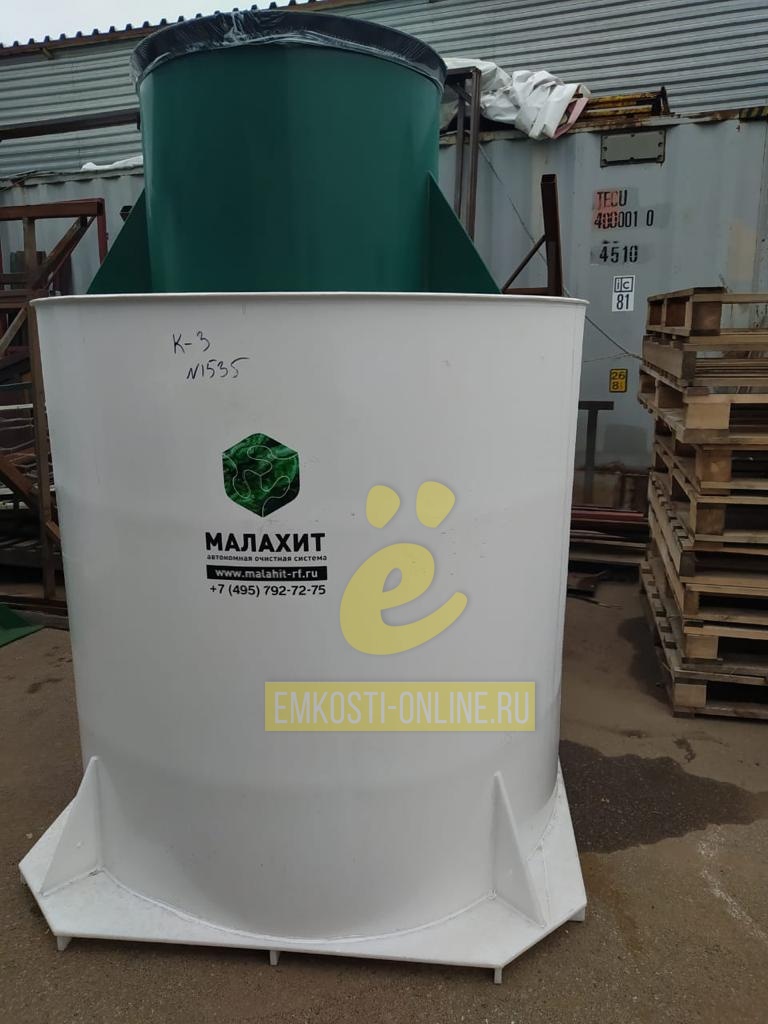

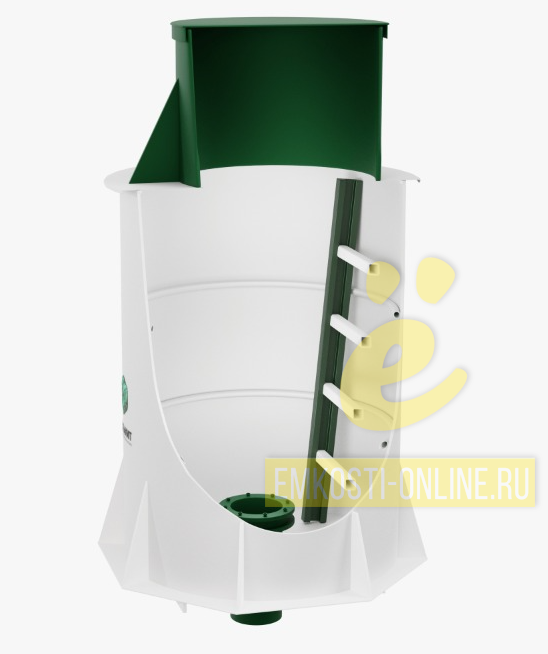

Кессон для скважины «Малахит КМ 1» диаметром 95 см позволит обустроить водопровод в доме, который сможет бесперебойно работать и в мороз, и в жару. Камера заглубляется в грунт, защищая скважину от промерзания и мусора, а установленное в ней оборудование — от грунтовых вод и перепадов температуры. Цилиндрический корпус выполнен из полипропилена и усилен рёбрами жесткости, а также металлопластиковыми кольцами.

У нас вы можете не только купить «Малахит КМ 1», но и заказать установку кессона под ключ. В зависимости от типа грунта и рельефа ёмкость устанавливается на подушку из песка или на бетонную плиту, все соединения должны быть абсолютно герметичны, а это под силу только профессионалам.

Порядок монтажа (при типах грунта песок, суглинок, глина):

1. Разметить котлован под изделие согласно монтажной схеме на  соответствующую модель, с учетом эксцентричности отверстия в днище  изделия под муфту и ее положения (см. Рис.2), с учетом направления  водоотводящей магистрали. Размер котлована должен иметь габаритные  размеры на 250 мм больше диаметра кессона с каждой стороны.  Проверить правильность разметки.

2. Разметить и закрепить границы отвалов грунта, защиту котлована  от попадания ливневых вод, установить инвентарные ограждения котлована;

3. Разработать котлован вручную или механизированным способом  до нужной глубины, с постоянным контролем вертикальности стенок.  Стенки котлована должны иметь откосы, исключающие обвал грунта.  Угол откоса принимается в зависимости от типа грунта.  При необходимости, стенки котлована укрепить «опалубкой».

4. Произвести засыпку и уплотнение песчаной подушки толщиной 145 мм  с выводом её поверхности под проектную отметку с помощью  строительного уровня.

5. На подготовленное основание (песчаную подушку), за монтажные  петли опустить изделие на обсадную трубу. Изделие оцентровать  относительно боковых стен котлована и обсадной трубы скважины выровнять по вертикали и горизонтали с помощью строительного уровня.

6. Заполнить зазоры между стенками отверстия изделия и обсадной  трубой цементным раствором.

7. Герметизировать ввод обсадной трубы в изделие с помощью муфты.  Перед монтажом муфты, её необходимо предварительно разобрать.  Для этого необходимо раскрутить все болтовые соединения, снять верхний  фланец и уплотнительное кольцо. Для достижения лучшей герметизации  рекомендуется зачистить поверхность входящего патрубка обсадной трубы  крупной шкуркой (наждачной бумагой) и промазать места соединения  влагостойким «герметиком» для наружных работ.  Далее, на обсадную трубу, монтируется уплотнительное кольцо, а также  ответный фланец герметичной муфты обсадной трубы и равномерно  затягиваются все болтовые соединения;

8. Ввести в изделие магистральные трубы водоснабжения  и электрический кабель. Для этого необходимо подготовить соответствующие отверстия, ориентируясь на примыкающую к изделию траншею водопровода, ввести/вывести магистраль трубопровода с помощью напорной арматуры и компрессионных фитингов, а также электрический кабель. В целях круглогодичного использования системы водоснабжения, напорные трубопроводы от кессона до объекта, рекомендуется укладывать на глубине ниже расчетного уровня промерзания. В случае, если трубопроводы укладываются в зоне промерзания грунтов, необходимо использовать  элементы утепления (обогревающий кабель, трубный утеплитель).

9. Произвести обратную послойную обсыпку по периметру изделия -песком при типе грунта песок или суглинок;  -либо смесью песка и цемента в пропорции 5:1 при типе грунта глина,  а также при грунте «плывун». Песок или смесь укладывается до  крышки горловины изделия. Толщина каждого слоя 200 мм, обсыпка  производится с обязательной проливкой водой и уплотнением каждого  слоя ручным способом. Ширина кольцевой обсыпки изделия  по периметру (в плане) - не менее 200мм.

10. При разработке котлована с устройством откосов, произвести обратную засыпку котлована согласно п.10, с одновременным заполнением до поверхности земли. Грунт для засыпки не должен содержать строительного мусора, больших камней и других твердых включений.

Примечание: при тяжелых типах грунта и «плывуне» кессон монтируется  на бетонную плиту (основание) с якорением емкости. Монтаж сопутствующего внутреннего оборудования (трубопроводы, запорно-регулирующая арматура, фильтры, насосная станция, электрический кабель, автоматика насоса, мембранный бак и т.п.) осуществляется после выполнения обратной засыпки кессона и монтажа подводящих/отходящих инженерных сетей. Подключение подводящих и отводящих коммуникаций, электрических кабелей к технологическому оборудованию произвести  в соответствии с руководствами по эксплуатации и техническими паспортами соответствующего оборудования.
