Кессон пластиковый Korsu 1

Кессоны для скважины Корсу 1 (Korsu)

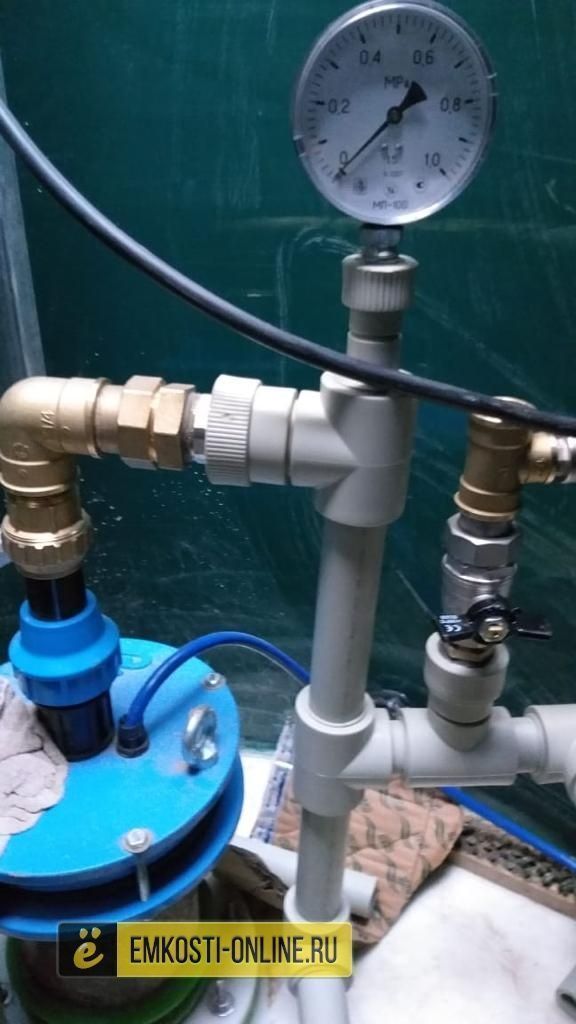

Предназначены для использования в качестве модулей для размещения технологического и прочего оборудования в герметичной камере ниже уровня грунта, для установки на обсадную скважинную трубу, коммутации трубопроводов и кабелей, в качестве резервуаров для хранения продуктов и жидкостей при постоянной пониженной температуре.

Описание кессона

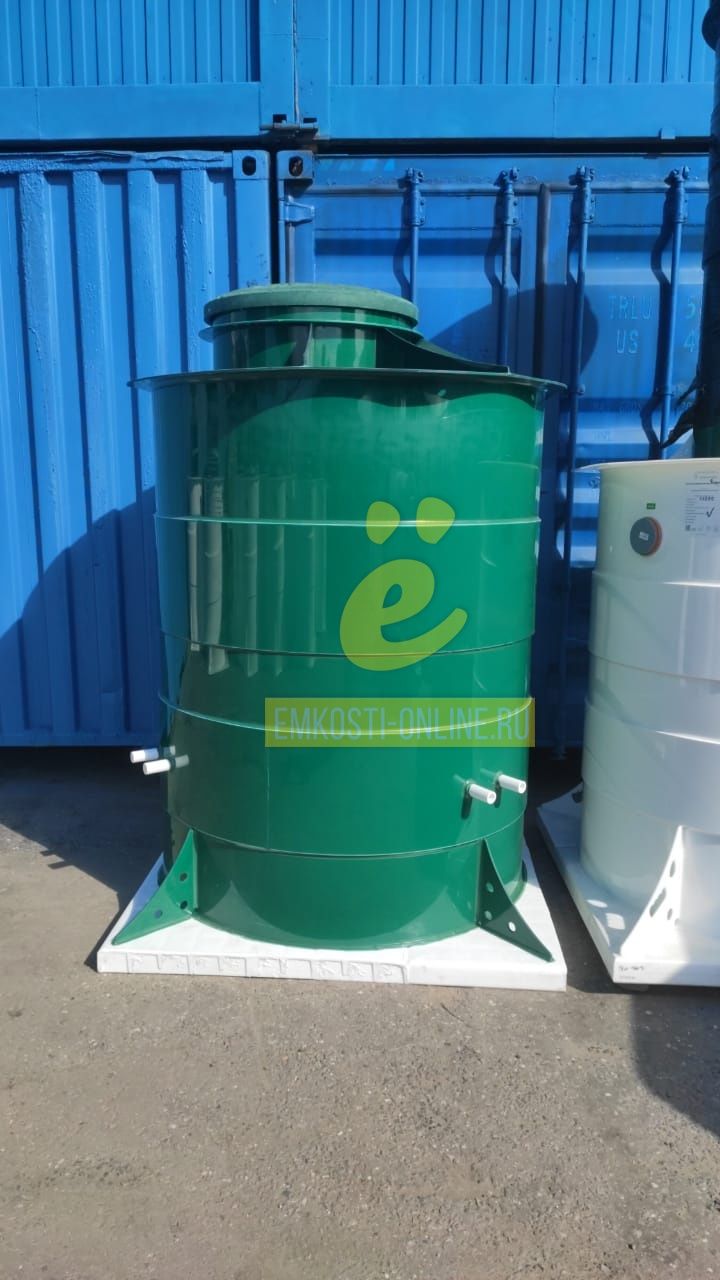

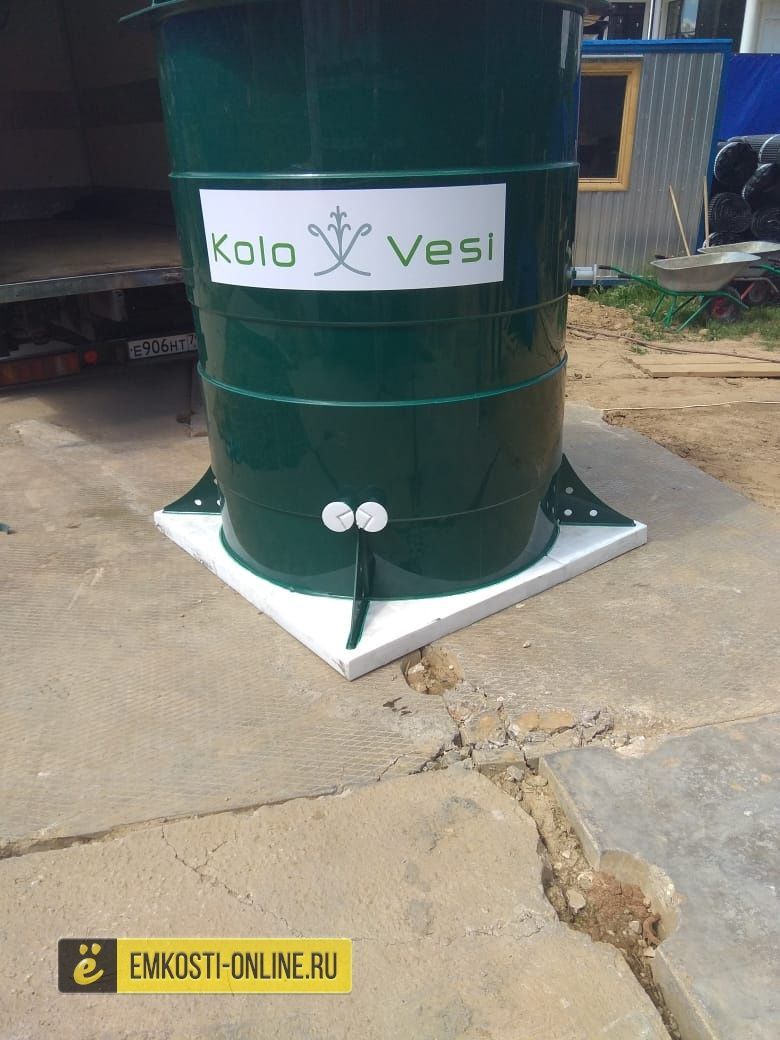

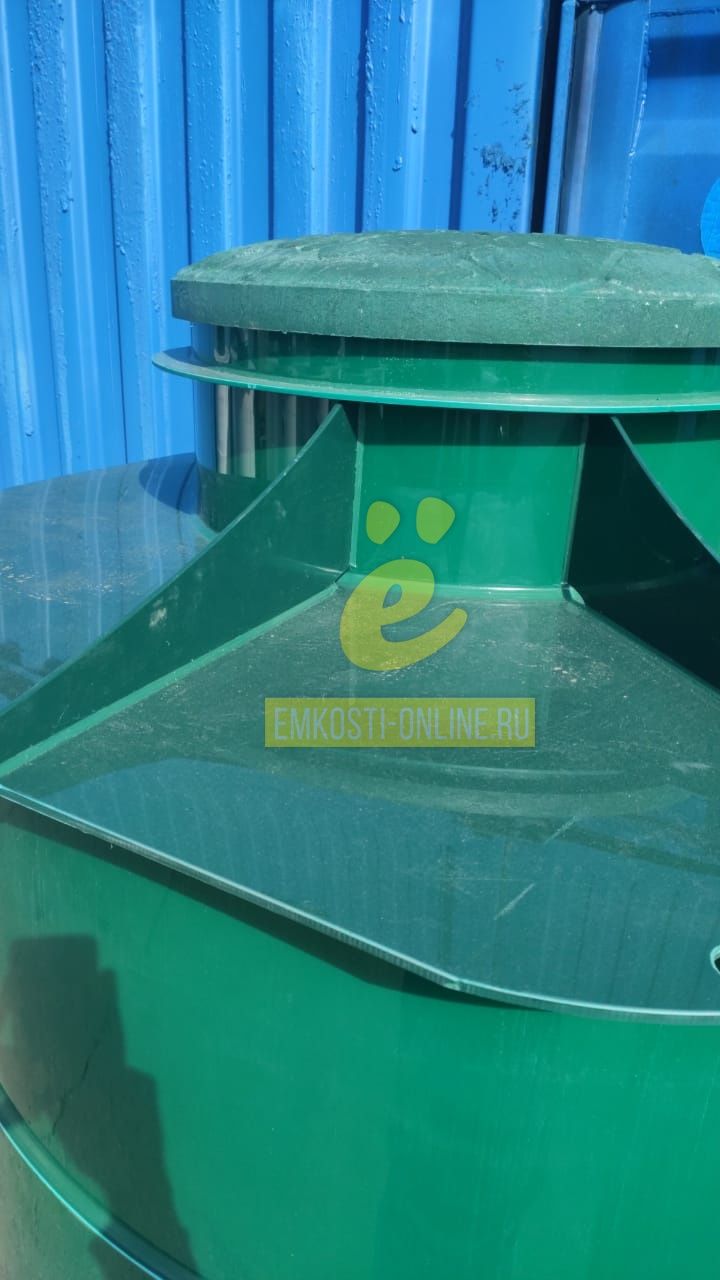

Корпус кессонов Корсу (Korsu) состоит из рабочей камеры, основания рабочей камеры, перекрытия рабочей камеры, горловины для доступа в рабочую камеру, внутреннего оснащения. Рабочая камера имеет форму вертикального цилиндра различных диаметров либо усеченного конуса, установленного на плоское основание. Стенка рабочей камеры изготавливается из гомогенного сополимера полипропилена толщиной 8 мм методом машинной торцевой сварки. Основание рабочей камеры изготавливается из полипропиленовых плит с развитым наружным оребрением общей толщиной 80 мм. Перекрытие рабочей камеры изготавливается из листового вспененного гомополимера полипропилена толщиной 8 мм, усиленного соединительными элементами. На перекрытие устанавливается цилиндрическая горловина. Основание и перекрытие рабочей камеры привариваются к рабочей камере при помощи экструзионной сварки. Прочность корпуса увеличена за счет использования наружных вертикальных ребер жесткости, изготовленных из полипропиленового профиля прямоугольного сечения. Ребра жесткости соединяются с корпусом погреба с помощью инструмента для сварки горячим воздухом. Внутреннее оснащение рассчитано на эксплуатацию в условиях повышенной влажности. Для попадания пользователя во внутрь кессона используется алюминиевая лестница, закрепленная при помощи кронштейнов. Раскрой деталей и наиболее ответственные сварные узлы выполняются на автоматическом оборудовании. Устанавливаемое непосредственно внутри кессонов Корсу электрооборудование должно соответствовать ПУЭ и защищено от попадания влаги. Кабель питания заводится вовнутрь кессона при помощи герметичного электроввода.

Производитель оставляет за собой право вносить изменения в изготавливаемую продукцию, не ухудшающие их потребительских свойств. Продукция не подлежит обязательной сертификации.

Рекомендации по монтажу

Кессон Корсу поставляется в виде готового к монтажу корпуса, комплекта внутреннего оснащения и дополнительного оборудования, закрепленного на штатных местах либо упакованного в транспортную тару.

Погрузку, транспортировку и разгрузку кессонов Корсу необходимо осуществлять с осторожностью. Не допускаются удары при погрузке и разгрузке. При перевозке допускается располагать кессон в кузове автомобиля горизонтально. Крепление кессона при перевозке требуется производить с осторожностью, не допускается приложение чрезмерных усилий, могущих привести к деформации корпуса изделия.

Рекомендуется производить погрузку и разгрузку кессона с использованием крана-манипулятора.

Последовательность действий при монтаже кессона Корсу:

1/ Подготовьте котлован заданных размеров. При монтаже стандартного оборудования глубина котлована должна быть на 250 мм меньше высоты кессона и на 500 мм шире и длиннее размеров основания кессона.

2/ Опустите кессона в котлован на уплотненное и выровненное основание. Рекомендуется произвести подсыпку песчаной подушки под основание кессона.

3/ Проверьте вертикальность установки оборудования в котловане.

4/ В случае установки кессона на участке с высоким уровнем грунтовых вод рекомендуется использовать анкерные плиты и тросы для дополнительной защиты оборудования от выталкивания его на поверхность. Рекомендуем вам использовать комплект пластиковых анкерных плит. Укладку и крепление анкерных плит производите в соответствии с монтажной схемой.

5/ Производите послойную засыпку пазух между стенкой кессона и стенкой котлована смесью песка с цементом в соотношении от 4 к 1 до 6 к 1 в зависимости от грунтовых условий. Насыпав слой цементно-песчаной смеси в 200-300мм, наполните кессон водой до того же уровня. Слегка утрамбуйте грунт по периметру кессона. Повторяйте описанные операции до полного засыпания котлована и до наполнения кессона водой до уровня ос-нования горловины.

Допускается отсыпка пазух песком на сухих песчаных участках, уровень грунтовых вод на которых не поднимается выше отметки в 1500 мм от поверхности грунта.

6/ Пропустите электрический кабель через сальник электроввода, затяните сальник.

7/ Производите откачку воды из кессона не ранее чем через 7 дней с момента монтажа.

8/ Протрите поверхности внутри кессона сухой тканью.
